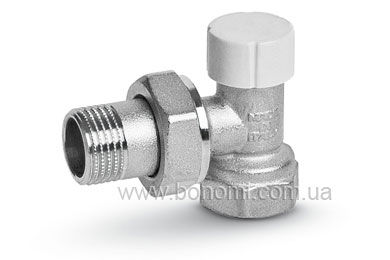

5603
⅜" ÷ ½" угловой отсекающий радиаторный кран
- Угловой отсекающий радиаторный вентиль с внутренней резьбой для подключения стальных труб
- Номинальное давление max 10 bar
- Рабочая температура: 0°C ÷ +95°C
- Рекомендуемая комплектация → радиаторный кран 5601
Отсекающий кран 5603 предназначен для распределения, регулировки и перекрытия теплоносителя в системах отопления. Радиаторные краны Bonomi подходят для систем отопления бытового и промышленного назначения. Предохранительный стержень снабжён прокладкой из специального материала EPDM PEROX, благодаря которой вентиль можно использовать для воды и раствора гликоля (до 50%).
 |
Схема радиаторного отсекающего крана
| № |
деталь |
Кол-во |
Материал |
| 1 |
Корпус |
1 |
CW617N UNI-EN 12165 Nickel-plated |
| 2 |
Винт |
1 |
CW617N UNI-EN 12164 |
| 3 |
Прокладка |
1 |
EPDM Perox |
| 4 |
Прокладка |
1 |
EPDM Perox |
| 5 |
Крышка |
1 |
пластик ABS |
| 6 |
Прокладка |
1 |
NBR |
| 7 |
Гайка |
1 |
CW617N UNI-EN 12165 Nickel-plated |
| 8 |
Прокладка |
1 |
NBR |
| 9 |
Наконечник |
1 |
CW617N UNI-EN 12165 Nickel-plated |
|
 |
Размеры
| A |
B |
C |
D |
PN |
| 3/8" |
3/8" |
63 |
49 |
10 |
| 3/8" |
1/2" |
63 |
49 |
10 |
| 1/2" |
3/8" |
63 |
49 |
10 |
| 1/2" |
1/2" |
63 |
49 |
10 |
Расфасовка
| |
3/8"-F3/8" |
1/2"-F3/8" |
3/8-F1/2" |
1/2"-F1/2" |
| Артикул |
56030303 |
56030304 |
56030403 |
56030404 |
| В упаковке |
15 |
15 |
15 |
15 |
| В ящике |
150 |
150 |
150 |
150 |
|
